盲法兰厚度计算

一、原理：

1.1 壁厚tm的计算依据是：

（1）垫片有效作用圆直径Dg(mm)

（2）设计压力P(MPa)

（3）在设计温度下的许用应力[σ]^t(MPa)

（4）焊件的纵向焊接接头系数或铸件质量系数φ

（5）焊缝接头高温强度降低系数W

（6）盲板（双面）腐蚀裕量C(mm)

1.2 计算公式：

（1）盲法兰厚度计算t_m(mm)公式：

t_m(mm)：盲板计算厚度；

Tpd(mm)：盲板设计厚度；

二、说明：

2.1 标准说明：

（1）GB20801-2020 压力管道规范工业管道

（2）SH/T 3059-2012 石油化工管道设计器材选用规范

（3）HG/T 21547-2016 管道用钢制插板、垫环、8字盲板系列

（4）SH/T 3425-2011 石油化工钢制管道用盲板

（5）ASME B31.3 压力管道规范工业管道

2.2 原理说明：

（1）Dg(mm)：对于凸面、凹凸面或平面法兰，为垫片内径(D1)；对于环连接面或榫槽面法兰，为垫片的平均直径(P)；

（2）[σ]^t (MPa)：GB20801.2 (附录A_A.1)；

（3）φ：GB20801.2 (附录A_A.3),使用整体钢板制作时，φ=1.0；

（4）W：GB20801.3 (4.2.7_表5)；一般情况，W=1.0；

（5）C(mm)：包括双面的腐蚀裕量、螺纹或沟槽深度等；碳钢、合金钢类材料管道用钢制插板、垫环、8字盲板的全腐蚀裕量不得小于1.5mm,共计不得小于3.0mm.

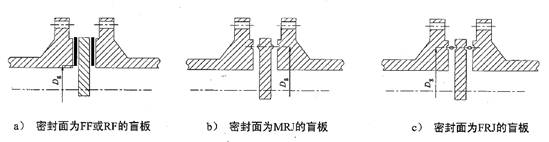

2.3 安装示意-法兰间的盲板：

三、例题：

3.1 HG/T20615，DN100，CL150，SMLS，RF，D1222，20# GB/T8163，设计压力1.0MPa，设计温度250℃，计算盲板厚度；

解析：（1）经查:Dg=106.4mm(HG/T20631)，[σ]^t=132MPa，φ=1.0，W=1.0，C=3.0mm；

（2）计算t_m=4.01mm；Tpd=7mm。

3.2 HG/T20615，DN100，CL1500，SMLS，RJ，R39，ASTM A106，设计压力15.0MPa，设计温度350℃，计算盲板厚度；

解析：（1）经查:Dg=161.93mm(HG/T20633)，[σ]^t=118MPa，φ=1.0，W=1.0，C=3.0mm；

（2）计算t_m=25mm；Tpd=28mm。

四、更新日志：

4.1 第一次更新：2022年10月；
