原理说明：

本计算是根据标准SHT3041-2016, 适用的环境是管子尺寸相同、固定点不超过两个、不存在中间约束的情形下

输入值：

管道外径D(mm):

总膨胀量y(mm):

管道展开长度L(m):

两固定点之间的直线距离U(m):

结果评定：

先判断L L/U>2.5<=2.5,然后再进行下面的计算

D* y/(L-U)^2=<208.3 则满足柔性设计。

注意事项：

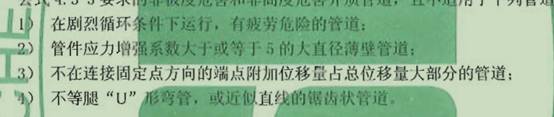

引公式不适用于下列管线：

其中4是指L/U>2.5的管道不适用

如果柔性不够，一般就是增加L值，即增加管线的展开长度，或者减少两固定点之间的直线距离。现实中可行的就是增加弯头。

例题：

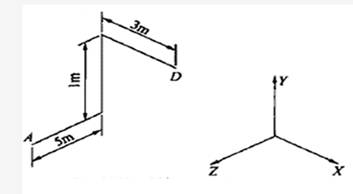

管道为外径273*8，设计温度为250度，热膨胀系数为12.8*10^-6mm/mm度，安装温度为20度，其中AD为固定点。计算柔性是否满足要求。

管道外径D(mm):273 mm

总膨胀量y(mm)=U*热膨胀系数*温度差=5.92*（12.8*10^-6）*（250-20）=17.42 mm

管道展开长度L=5+1+3=9m

两固定点直线距离U=sqrt(5^2+1^2+3^2)=sqrt(35) ≈5.92m
